FAT32 DBR 和概况
具体概况如下↓
DBR和保留扇区 |
FAT1 |
FAT2 |
DATA |

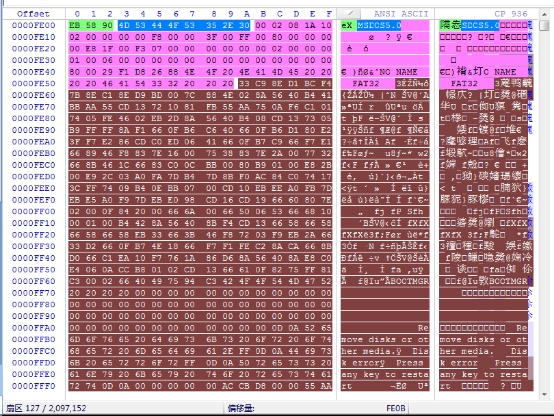

FAT32的DBR具体参数如下：
一共有4大块
其中褐色的为引导程序+55AA结束标志。
绿色为跳转指令，FAT32为EB5890基本不会变。
蓝色为OEM代号，其中ASCLL码中
表示在是在windows 2000以上的系统创建的分区，其他系统不明。
紫色为BPB属性，为重点

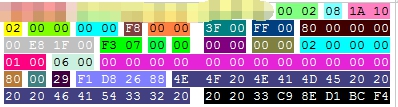

FAT32 BPB
以下为BPB详细参数：

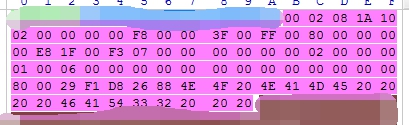

注：模糊的分别是跳转指令和OEM代号
注2：标红的是恢复DBR中的重点，其他都是浮云。
为每扇区字节数，在数据恢复中没有多大意义基本上他的十进制都是512
每簇扇区数，也就是簇的大小。
DBR保留扇区数，注意因为DBR好了之后就是FAT1的开始位置了，所以这个值也表示着FAT1的位置。（要注意磁盘中的相对位置和绝对位置）
fat表个数，没悬念就是2。
在fat32中不用（注意：在小于32MB的情况下用蓝色表示位置，但是FAT32从来不小于32MB）
磁盘格式标识，什么07，0F，F8，什么的。不同格式有不同的标识。
不用
每磁道扇区数。逻辑CHS参数，就是63，不知道为什么。
磁头数。逻辑CHS参数，就是255，也不知道为什么。
隐藏扇区数。在主分区时就是绝对位置，但是作为拓展分区时，他的位置是相对的位置，相对于与他关联的EBR位置。
扇区总数，也就是大小。
每FAT扇区数，也就是一个FAT表的大小。
表示fat2是否能用，当他的二进制最高位置出现1时，表示fat2爆炸了，不能用。
不知道有什么奇怪的作用，算他空着吧。
根目录的开始簇，一般就是从2号簇开始。
文件系统扇区，的位置。一般就是在DBR下面一个扇区。注：关于文件系统扇区还是要研究一下的。
备份扇区号，FAT32的备份扇区位置，一般往下拉6个扇区就到了。
没有用的
磁盘为80，u盘为，，，，不重要，我忘记了。
也是没有用的
来确认后面的参数是否能用，能用就是29，不能用就是，，emm好像从来没有会，不能用。
卷序列号，随机4个字节的数值。
卷标，卷名字。
ASLL码的分区文件系统类型，F A T 3 2
